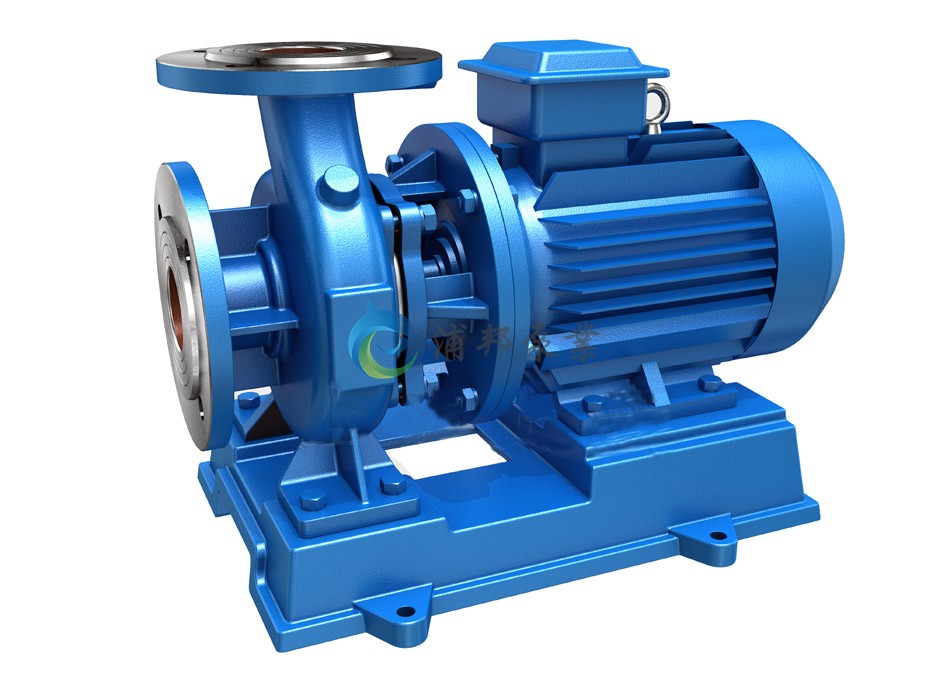

ISW臥式離心泵

質量穩定
價格合理
交貨快捷

提供全套工程水泵解決方案
總機：021-6607 9650
手機：135 8595 1777
廠址：上海市金山工業園區

產品簡介
型號意義
產品優勢
性能參數

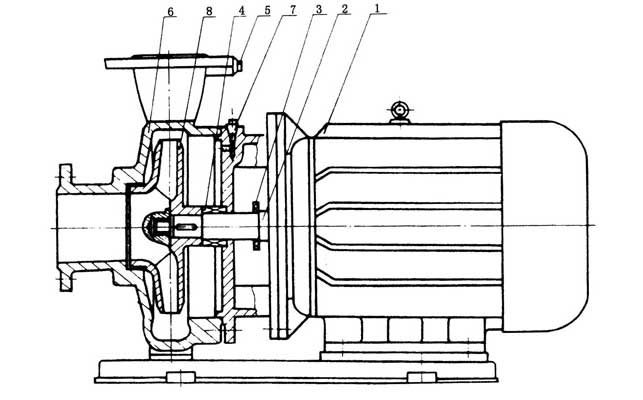

結構圖紙

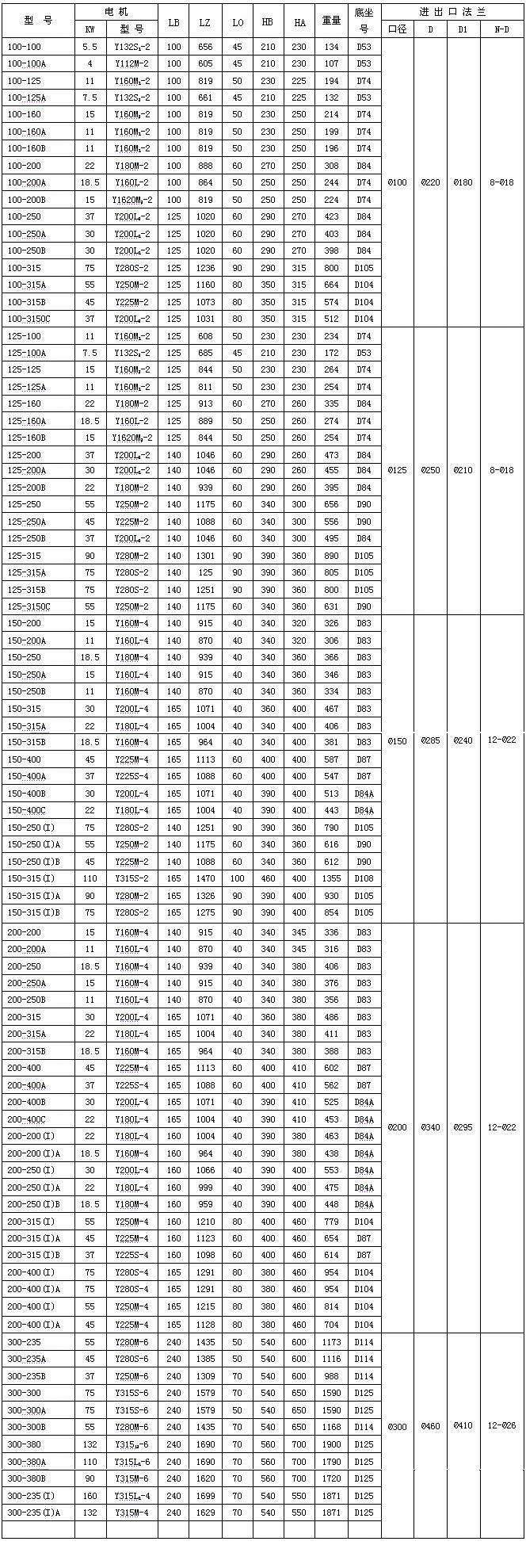

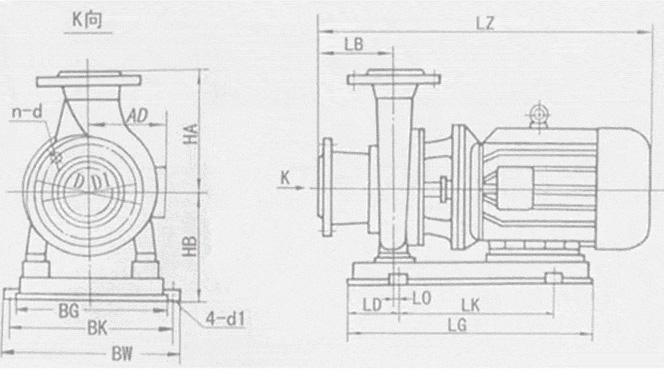

安裝尺寸

產品簡介

產品概述
ISW、ISWR、ISWH、ISWD、ISWRD、ISWHD、ISWYD系列臥式單級單吸管道離心泵根據IS型離心泵與立式泵的獨特結構組合設計，并嚴格按照國際標準ISO2858和最新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。

產品特點
泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動，不同材質的硬質合金密封，保證了不同介質輸送均無泄漏，結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。維修方便，更換密封、軸承、簡易方便。系列流量范圍1.5～2000m3/h，揚程范圍5～125m

產品用途
（1）ISW臥式離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度≤80℃。（2）ISWR臥式熱水泵廣泛適用于冶金、化工、紡織、造紙以及賓管、飯店等鍋爐熱水循環增壓及城市采暖系統。ISW型使用溫度T≤120℃。（3）ISWH臥式化工泵，供輸送不含固體顆粒、具有腐蝕性、粘度類似于水液體，適用于石油、化工、冶金、電力、造紙、食品、制藥及合成纖維等部門，使用溫為-20--－120℃。（4）ISWB臥式管道油泵，供輸送油、煤油、柴油等油類產品或燃、易爆液體，被輸送介質溫度-20－120℃。

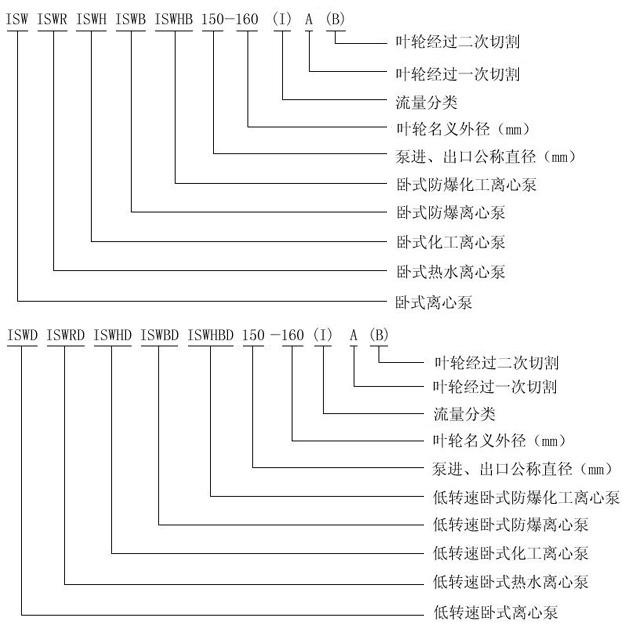

型號意義

產品優勢

臥式管道泵運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。
滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。
噪音低：兩個低噪音軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。
故障率低：結構簡單合理，關鍵部分采用國際一流品質；配套，整機無故障工作時間大大提高。
維修方便：更換密封、軸承，簡易方便。
占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向，便于管道布置安裝，節省空間。

性能參數

泵型號 Type	流量Q Capacity(m3/h)		揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
泵型號 Type	(m3/h)	L/s	揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
25-110	2.5	0.78	16	34	0.55	2900	2.3
	4	1.11	15	42
	5.2	1.44	13.5	41
25-125	2.5	0.78	20.6	28	0.75	2900	2.3
	4	1.11	20	36
	5.2	1.44	18	35
25-125A	2.5	0.69	17	27	0.75	2900	2.3
	3.6	1	16	35
	4.6	1.28	14.4	34
25-160	2.8	0.78	33	24	1.5	2900	2.3
	4	1.11	32	32
	5.2	1.44	30	33
25-160A	2.6	0.72	28.5	22	1.1	2900	2.3
	3.7	1.03	28	31
	4.9	1.36	26	29
32-100	3.5	0.97	13.5	40	0.55	2900	2.3
	4.5	1.25	12.5	47
	5.3	1.47	11.3	43
32-100(I)	4.4	1.22	13.2	48	0.75	2900	2
	6.3	1.75	12.5	54
	8.3	2.32	11.3	53
32-125	3.5	0.97	22	40	0.75	2900	2.3
	5	1.39	20	44
	6.5	1.8	18	42
32-125A	3.1	0.86	17.6	39	0.75	2900	2.3
	4.5	1.25	16	43
	5.8	1.61	14.4	41
32-160	3.5	0.97	33	30	1.5	2900	2.3
	4.5	1.25	32	35
	6	1.67	30	33
32-160A	3.5	0.97	26.5	29	1.1	2900	2.3
	4.5	1.25	25	34
	6	1.67	23	32
32-160(I)	4.4	1.22	33.2	32	2.2	2900	2.3
	6.3	1.75	32	32
	8.3	2.32	30.2	32
32-200	3.5	0.97	51	27	3	2900	2.3
	4.5	1.25	50	32
	5.5	1.53	48	30
32-200A	3.9	1.08	41	26	3	2900	2.3
	4	1.11	40	31
	4.2	1.17	48	29
32-200(I)	4.4	1.22	50.5	26	4	2900	2.3
	6.3	1.75	50	33
	8.3	2.32	48	35
40-100	4.4	1.22	13.2	48	0.55	2900	2.3
	6.3	1.75	12.5	54
	8.3	2.31	11.3	53
40-100A	3.9	1.08	10.6	52	0.37	2900	2.3
	5.6	1.56	10	52
	7.4	2.06	9	52
40-125	4.4	1.22	21	41	1.1	2900	2.3
	6.3	1.75	20	46
	8.3	2.31	18	43
40-125A	3.9	1.08	17.6	40	0.75	2900	2.3
	5.6	1.56	16	45
	7.4	2.06	14.4	41
40-160	4.4	1.22	33	35	2.2	2900	2.3
	6.3	1.75	32	40
	8.3	2.31	30	40
40-160A	4.1	1.14	29	34	1.5	2900	2.3
	5.9	1.64	28	39
	7.8	2.17	26.3	39
40-160B	3.8	1.06	25.5	34	1.1	2900	2.3
	5.5	1.53	24	38
	7.2	2	22.5	37
40-200	4.4	1.22	51	26	4	2900	2.3
	6.3	1.75	50	33
	8.3	2.31	48	32
40-200A	4.1	1.14	45	26	3	2900	2.3
	5.9	1.64	44	31
	7.8	2.17	42	30
40-200B	3.7	1.03	38	25	2.2	2900	2.3
	5.3	1.47	36	29
	7	1.94	34.5	28
40-250	4.4	1.22	82	24	7.5	2900	2.3
	6.3	1.75	80	28
	8.3	2.31	74	28
40-250A	4.1	1.17	72	24	7.5	2900	2.3
	5.9	1.64	70	28
	7.8	2.17	65	27
40-250B	3.8	1.06	61.5	23	4	2900	2.3
	5.5	1.53	60	27
	7	1.94	56	26
40-100(I)	8.8	2.44	13.2	55	1.1	2900	2.3
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
40-100(I)A	8	2.22	10.6	54	0.75	2900	2.3
	11	3.05	10	60
	14.5	4.03	9	28
40-125(I)	8.8	2.44	21.2	49	1.5	2900	2.3
	12.5	3.47	20	58
	16.3	4.53	17.8	57
40-125(I)A	8	2.22	17	48	1.1	2900	2.3
	11	3.05	16	57
	14.5	4.03	14	56
40-160(I)	8.8	2.44	33	45	3	2900	2.3
	12.5	3.47	32	52
	16.3	4.53	30	51
40-160(I)A	8.2	2.28	29	44	2.2	2900	2.3
	11.7	3.25	28	51
	15.2	4.22	26	50
40-160(I)B	7.3	2.38	23	50	1.5	2900	2.3
	10.4	2.89	22	50
	13.5	3.75	20.5	50
40-200(I)	8.8	2.44	51.2	38	5.5	2900	2.3
	12.5	3.47	50	46
	16.3	4.53	48	46
40-200(I)A	8.3	2.31	45	37	4	2900	2.3
	11.7	3.25	44	45
	15.3	4.25	42	45
40-200(I)B	7.5	2.08	37	36	3	2900	2.3
	10.5	2.92	36	44
	13.8	3.83	34	44
40-250(I)	8.8	2.44	81.2	31	11	2900	2.3
	12.5	3.47	80	40
	16.3	4.53	77.5	38
40-250(I)A	8.2	2.28	71	30	7.5	2900	2.3
	11.6	3.22	70	38
	15.2	4.22	68	36
40-250(I)B	7.6	2.11	61.4	29	7.5	2900	2.3
	10.8	3	60	37
	14	3.89	58	35
50-100	8.8	2.44	13.6	55	1.1	2900	2.3
	12.5	3.47	12.5	62
	16.3	4.53	11.3	60
50-100A	8	2.22	11	54	0.75	2900	2.3
	11	3.05	10	60
	14.5	4.03	9	58
50-125	8.8	2.44	21.5	49	1.5	2900	2.3
	12.5	3.47	20	58
	16.3	4.53	17.8	57
50-125A	8	2.22	17	48	1.1	2900	2.3
	11	3.05	16	57
	14.5	4.03	14	56
50-160	8.8	2.44	33	45	3	2900	2.3
	12.5	3.47	32	52
	16.3	4.53	30	51
50-160A	8.2	2.28	29	44	2.2	2900	2.3
	11.7	3.25	28	51
	15.2	4.22	26	50
50-160B	7.3	2.38	23	43	1.5	2900	2.3
	10.4	2.89	22	50
	13.5	3.75	20.5	49
50-200	8.8	2.44	52	38	5.5	2900	2.3
	12.5	3.47	50	46
	16.3	4.53	48	46
50-200A	8.3	2.31	45.8	37	4	2900	2.3
	11.7	3.25	44	45
	15.3	4.25	42	45
50-200B	7.5	2.08	37	38	3	2900	2.3
	10.6	2.94	36	44
	13.8	3.83	34	40
50-250	8.8	2.44	82	29	11	2900	2.3
	12.5	3.47	80	40
	16.3	4.53	77.5	38
50-250A	8.2	2.28	71.5	28	7.5	2900	2.3
	11.6	3.22	70	38
	15.2	4.22	68	36
50-250B	7.6	2.11	61.4	27	7.5	2900	2.3
	10.8	3	60	37
	14	3.89	58	35
50-100(I)	17.5	4.86	13.7	67	1.5	2900	2.5
	25	6.94	12.5	69
	32.5	9.03	10.5	69
50-100(I)A	15.6	4.3	11	65	1.1	2900	2.5
	22.3	6.19	10	68
	29	8.1	8.4	67
50-125(I)	17.5	4.86	21.5	60	3	2900	2.5
	25	6.94	20	68
	32.5	9.03	18	57
50-125(I)A	15.6	4.33	17	58	2.2	2900	2.5
	22.3	6.19	16	66
	29	8.1	13.6	65
50-160(I)	17.5	4.86	34.4	54	4	2900	2.5
	25	6.94	32	65
	32.5	9.03	27.5	62
50-160(I)A	16.4	4.56	30	54	4	2900	2.5
	23.4	6.5	28	62
	30.4	8.44	24	59
50-160(I)	15	4.17	26	51	3	2900	2.5
	21.6	6	24	58
	28	7.78	20.6	56
50-200(I)	17.5	4.86	52.7	53	7.5	2900	2.5
	25	6.94	50	60
	32.5	9.03	45.5	58
50-200(I)A	16.4	4.56	46.4	49	7.5	2900	2.5
	23.5	6.53	44	58
	30.5	8.47	40	54
50-200(I)B	15.2	4.2	40	47	5.5	2900	2.5
	21.8	6.06	38	55
	28.3	7.86	34.5	51
50-250(I)	17.5	4.86	82	49	15	2900	2.5
	25	6.94	80	52
	32.5	9.03	76.2	50
50-250(I)A	16.4	4.56	71.5	45	11	2900	2.5
	23.4	6.53	70	51
	30.5	8.47	67	47
50-250(I)B	15	4.17	61	38	11	2900	2.5
	21.6	6	60	54
	28	7.78	57.4	49

泵型號 Type	流量Q Capacity(m3/h)		揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
泵型號 Type	(m3/h)	L/s	揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
50-315(I)A	16.6	4.61	115	37	22	2900	2.5
	23.7	6.58	113	43
	31	8.6	112	40
50-315(I)B	15.7	4.36	103	33	18.5	2900	2.5
	22.5	6.25	101	39
	29.2	8.1	98	37
65-100	17.5	4.86	13.7	67	1.5	2900	2.5
	25	6.94	12.5	69
	32.5	9.03	10.5	68
65-100A	15.6	4.3	11	65	1.1	2900	2.5
	22.3	6.19	10	68
	29	8.1	8.4	67
65-125	17.6	4.86	21.5	61	3	2900	2.5
	25	6.94	20	68
	32.5	9.03	18	66
65-125A	15.6	4.33	17	58	2.2	2900	2.5
	22.3	6.19	16	66
	29	8.1	14.4	65
65-160	17.5	4.86	34.4	54	4	2900	2.5
	25	6.94	32	63
	32.5	9.03	27.5	60
65-160A	16.4	4.56	30	54	4	2900	2.5
	23.4	6.5	28	62
	30.4	8.44	24	59
65-160B	15	4.17	26	51	3	2900	2.5
	21.6	6	24	58
	28	7.78	20.6	56
65-200	17.5	4.86	52.7	49	7.5	2900	2.5
	25	6.94	50	60
	32.5	9.03	42.5	58
65-200A	16.4	4.56	46.4	48	7.5	2900	2.5
	23.5	6.53	44	58
	30.5	8.47	40	57
65-200B	15.2	4.22	40	47	5.5	2900	2.5
	21.8	6.06	38	55
	28.3	7.86	34.5	51
65-250	17.5	4.86	82	39	15	2900	2.5
	25	6.94	80	52
	32.5	9.03	76.5	50
65-250A	16.4	4.56	7.5	47	11	2900	2.5
	23.5	6.5	70	51
	30.5	8.47	67	48
65-250B	15	4.17	61	43	11	2900	2.5
	21.6	6	60	50
	28	7.78	57.4	46
65-315	17.5	4.86	127	32	30	2900	2.5
	25	6.94	125	42
	32.5	9.03	122	40
65-315A	16.6	4.61	115	31	22	2900	2.5
	23.7	6.58	113	43
	31	8.6	110	39
65-315B	15.7	4.36	103	33	18.5	2900	2.5
	22.5	6.25	101	39
	29.2	8.1	98	37
65-100(I)	35	9.72	13 .8	67	3	2900	3
	50	13.9	12.6	73
	65	18.1	10	70
65-100(I)A	31.3	8.7	11	66	2.2	2900	3
	44.7	12.4	10	72
	58	16.1	8	69
65-125(I)	35	9.72	22	67	5.5	2900	3
	50	13.9	20	72.5
	65	18.1	17	70
65-125(I)A	31.3	8.7	17.5	66	4	2900	3
	45	12.5	16	71
	58	16.1	13.6	69
65-160(I)	35	9.72	35	63	7.5	2900	3
	50	13.9	32	73
	65	18.1	28	70
65-160(I)A	32.7	9.1	30.6	62	7.5	2900	3
	46.7	13	28	70
	61	16.9	24	69
65-160(I)B	30.3	8.4	26	61	5.5	2900	3
	43.3	12	24	69
	56.3	15.6	21	68
65-200(I)	35	9.72	53.5	55	15	2900	3
	50	13.9	50	69
	65	18.1	46	67
65-200(I)A	32.8	9.1	47	54	11	2900	3
	47	13.1	44	67
	61	16.9	40	66
65-200(I)B	30.5	8.5	40.6	53	7.5	2900	3
	43.5	12.1	36	65
	56.3	15.7	33.4	64
65-250(I)	35	9.72	83	52	22	2900	3
	50	13.9	80	62
	65	18.1	72	59
60-250(I)A	32.5	9	73	58	18.5	2900	3
	46.7	13	70	60
	61	16.9	63	58
65-250(I)B	30	8.3	62	56	15	2900	3
	43.3	12	60	58
	56	15.6	54	57
65-315(I)	35	9.72	128	44	37	2900	3
	50	13.9	125	54
	65	18.1	121	57
65-315(I)A	32.5	9	112.6	43	30	2900	3
	46.5	12.9	110	54
	60.5	16.8	106.4	57
65-315(I)B	31	8.6	102.5	53	30	2900	3
	44.5	12.4	100	53
	58	16.1	98	53
80-100	35	9.72	13.8	67	3	2900	3
	50	13.9	12.5	73
	65	18.1	10	70
80-100A	31.3	8.7	11	66	2.2	2900	3
	44.7	12.4	10	72
	58	16.1	8	69
80-125	35	9.72	22	67	5.5	2900	3
	50	13.9	20	72.5
	65	18.1	17	70

泵型號 Type	流量Q Capacity(m3/h)		揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
泵型號 Type	(m3/h)	L/s	揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
80-125A	31.3	8.7	17.5	66	4	2900	3
	45	12.5	16	71
	58	16.1	13.6	69
80-160	35	9.72	35	63	7.5	2900	3
	50	13.9	32	71
	65	18.1	28	70
80-160A	32.7	9.1	30.6	62	7.5	2900	3
	46.7	13.9	28	70
	61	16.9	24	69
80-160B	30.3	8.4	26	61	5.5	2900	3
	43.3	12	24	69
	56.33	15.6	21	68
80-200	35	9.72	53.5	55	15	2900	3
	50	13.9	50	69
	65	18.1	46	67
80-200A	32.8	9.1	47	54	11	2900	3
	47	13.1	44	67
	61	16.9	40	66
80-200B	30.5	8.5	40.6	53	7.5	2900	3
	43.5	12.1	38	65
	56.6	15.7	33.4	64
80-250	35	9.72	83	52	22	2900	3
	50	13.9	80	62
	65	18.1	72	59
80-250A	32.5	9	73	51	18.5	2900	3
	46.7	13	70	60
	61	16.9	63	58
80-250B	30	8.3	62	50	15	2900	3
	43.3	12	60	58
	56	15.6	54	57
80-315	35	9.72	128	44	37	2900	3
	50	13.9	125	54
	65	18.1	122	57
80-315A	32.5	9	112	43	30	2900	3
	46.5	12.9	110	54
	60.5	16.8	107	57
80-315B	31	8.6	102	42	30	2900	3
	44.5	12.4	100	53
	58	16.1	98	56
80-315C	29	8.1	87	41	22	2900	3
	41	11.4	85	51
	53.6	14.9	83	54
80-350	35	9.72	156	53	55	2900	3
	50	13.9	150	54
	60	16.7	14	52
80-350A	30.8	8.56	148	45	45	2900	3
	44	12.2	142	51
	52.8	14.7	135	50
80-350B	28	7.78	142	39	37	2900	3
	40	11.1	135	48
	46	12.8	128	46
80-100(I)	70	19.4	14	66	5.5	2900	4.5
	100	27.8	12.5	76
	130	36.1	11	75
80-100(I)A	62.6	17.4	12	64	4	2900	4.5
	89	24.7	10	74
	116	32.2	8.8	74
80-125(I)	70	19.4	23.5	70	11	2900	4.5
	100	27.8	20	76
	130	36.1	14	72
80-125(I)A	62.6	17.4	19	68	7.5	2900	4.5
	89	24.7	16	74
	116	32.2	11	65
80-160(I)	70	19.4	36.5	70	15	2900	4.5
	100	27.8	32	76
	130	36.1	24	75
80-160(I)A	65.4	18.2	32	68	11	2900	4.5
	93.5	26	28	74
	121	33.8	21	67
80-160(I)B	60.6	16.8	27	66	11	2900	4.5
	86.6	24.1	24	72
	112	31.3	18	65
80-200(I)	70	19.4	54	65	22	2900	4
	100	27.8	50	74
	130	36.1	42	73
80-200(I)A	65.4	18.2	47.5	64	18.5	2900	4
	93.5	26	44	73
	121	33.8	37	72
80-200(I)B	61	16.9	41	62	15	2900	4
	87	24.2	38	71
	113	31.4	32	70
80-250(I)	70	19.4	87	62	37	2900	4
	100	27.8	80	71
	130	36.1	68	78
80-250(I)A	65.4	18.2	76	61	30	2900	4
	93.5	20.6	70	68
	121	33.8	59.5	67
80-250(I)B	61	16.9	65	60	30	2900	4
	87	24.2	60	66
	113	31.4	51	66
80-315(I)	70	19.4	132	55	75	2900	4
	100	27.8	125	67
	130	36.1	114	66
80-315(I)A	66.5	18.5	119	59	55	2900	4
	95	26.4	113	65
	123	34.3	103	64
80-315(I)B	63	17.5	106	58	45	2900	4
	90	25	101	65
	117	32.5	92	63
80-315(I)C	58	16.1	90	56	37	2900	4
	82	22.8	85	63
	107	29.7	76	61
100-100	70	19.4	13.6	66	5.5	2900	4.5
	100	37.8	12.5	76
	130	36.1	11	75
100-100A	62.6	17.4	11	64	4	2900	4.5
	89	24.7	10	74
	116	32.2	8.8	74
100-125	70	19.4	23.5	70	11	2900	4.5
	100	27.8	20	76
	130	36.1	14	65
100-125A	62.5	17.4	19	68	7.5	2900	4.5
	89	24.7	16	74
	116	32.2	11	63
100-160	70	19.4	36.5	70	15	2900	4.5
	100	27.8	32	76
	130	36.1	24	65
100-160A	65.4	18.2	32	68	11	2900	4.5
	93.5	26	28	76
	121	33.8	21	67
100-160B	60.6	16.8	27	67	11	2900	4.5
	86.6	24.1	24	72
	112	31.3	18	65
100-200	70	19.4	54	65	22	2900	4
	100	27.8	50	75
	130	36.1	42	73
100-200A	65.4	18.2	47.5	64	18.5	2900	4
	93.5	26	44	73
	121	33.8	37	72
100-200B	61	16.9	41	63	15	2900	4
	87	24.2	38	71
	113	31.4	32	70
100-250	70	19.4	87	62	37	2900	4
	100	27.8	80	71
	130	36.1	68	68
100-250A	65.4	18.2	76	61	30	2900	4
	93.5	26	70	68
	121	23.8	59.5	67
100-250B	61	16.9	65	59	30	2900	4
	87	24.2	60	66
	113	31.4	51	65
100-315	70	19.4	132	55	75	2900	4
	100	27.8	125	67
	130	36.1	114	66
100-315A	66.5	18.5	119	55	55	2900	4
	95	26.4	113	65
	123	34.3	103	64
100-315B	63	17.5	106	51	45	2900	4
	90	25	101	65
	117	32.5	92	63
100-350	60	16.7	153.6	72	90	2900	4
	100	27.8	150	57
	120	33.3	142	74
100-350A	61	16.9	145.6	75	75	2900	4
	87	24.2	142
	113	31.4	134
100-350B	58	16.1	138.6	75	55	2900	4
	82	22.8	135
	107	29.7	127
100-100(I)	96	26.7	14	64	11	2900	4
	160	44.4	12.5	73
	192	53.3	10	70
100-125(I)	96	26.7	24	62	15	2900	4
	160	44.4	20	74
	192	53.3	14	69
100-125(I)A	84	23.3	20	64	11	2900	4
	140	39	17	72
	168	46.7	12	68
100-160(I)	96	26.7	36	69	22	2900	4
100-160(I)	160	44.4	32	79
	192	53.5	27	75
100-160(I)A	84	23.3	32	66	18.5	2900	4
	140	39	28	76
	168	46.7	23.5	72
100-200(I)	96	26.7	54	65	37	2900	4
	160	44.4	50	77
	192	53.3	46	75
100-200(I)A	84	23	47.5	64	30	2900	4
	140	39	44	76
	168	46.7	40.5	75
100-200(I)B	60	23.6	40	63	30	2900	4
	100	38.3	37	75
	120	47.2	34	75
100-250(I)	96	26.7	83	65	55	2900	4
	160	44.4	80	77
	192	53.3	72	74
100-250(I)A	84	23.3	75	60	45	2900	4
	140	39	72	72
	168	46.7	65	69
100-250(I)B	60	16.7	68	70	37	2900	4
	138	27.8	65
	170	33.3	58
125-100	96	26.7	13	82	11	2900	4
	160	44.4	12.5
	192	53.3	12
125-100A	86	23.9	10.4	77	7.5	2900	4
	143	39.7	10
	172	47.8	9.6
125-125	96	26.7	22.6	80	15	2900	4
	160	44.4	20
	192	53.3	17

泵型號 Type	流量Q Capacity(m3/h)		揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
泵型號 Type	(m3/h)	L/s	揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
125-125A	86	23.9	18	77	11	2900	4
	143	39.7	16
	172	47.8	13.6
125-160	96	26.7	36	78	22	2900	4
	160	44.4	32
	192	53.3	28
125-160A	90	25	31.5	76	18.5	2900	4
	150	41.7	28
	180	50	24.5
125-160B	83	21.7	27	73	15	2900	4
	183	38.3	24				4
	166	46.1	21
125-200	96	26.7	55	77	37	2900	4
	160	44.4	50
	192	53.3	46
125-200A	90	25	48.4	76	30	2900	4
	150	41.7	44
	180	50	40.5
125-200B	83	21.7	41.3	75	22	2900	4
	138	33.3	37.5
	166	46.1	34.5
125-250	96	26.7	87	75	55	2900	4
	160	44.4	80
	192	53.3	73
125-250A	90	25	76	74	45	2900	4
	150	41.7	70
	180	50	64
125-250B	83	21.7	65	73	37	2900	4
	138	33.3	50
	166	46.1	55
125-315	96	26.7	123	70	90	2900	4
	160	44.4	125
	192	53.3	119
125-315A	90	25	117	70	75	2900	4
	150	41.7	110	70
	180	50	104	70
125-315B	86	23.9	106	69	75	2900	4
	143	39.7	100	69
	172	47.8	95.2	69
150-125	96	26.7	22.6	66	15	2900	4
	160	44.4	24	76
	192	53.3	17	76
150-125A	90	25	18	77	11	2900	4
	150	41.7	16	77
	180	50	13.6	77
150-160	96	26.7	35	72	22	2900	4
	160	44.4	32	78
	192	53.3	28	76
150-160A	90	25	31.5	71	18.5	2900	4
	150	41.7	28	76
	180	50	24.5	73
150-160B	84	23.3	27	67	15	2900	4
	140	38.9	24	73
	168	46.7	21	72
150-200	96	26.7	55	77	37	2900	4
	160	44.4	50	77
	192	53.3	46	77
150-200A	90	25	48.4	76	30	2900	4
	150	41.7	44	76
	180	50	40.5	76
150-200B	83	21.7	41.3	75	22	2900	4
	138	33.3	37.5	75
	166	46.1	34.5	75
150-250(I)	120	33.3	87	65	75	2900	4
	200	55.6	80	76
	240	66.7	72	74
150-250(I)A	112	31.1	76	64	55	2900	4
	187	51.9	70	75
	224	62.2	63	73
150-250(I)B	104	26.9	65	63	45	2900	4
	173	48.1	60	74
	204	57.8	54	72
150-315(I)	120	33.3	133	58	110	2900	4.5
	200	55.6	125	75
	240	66.7	120	73
150-315(I)A	112	31.1	116	57	90	2900	4.5
	187	51.9	110	74
	224	62.2	105	72
150-315(I)B	104	28.9	100	55	75	2900	4.5
	173	48.1	95	72
	208	57.8	91	70
150-350	96	26.7	153.6	69	110	2900	4.5
	160	44.4	150	70
	192	53.3	138	67
150-350A	105	29.2	152	68	90	2900	4.5
	150	41.7	142	69
	180	50	130	65
150-350B	98	27.2	110	63	75	2900	4.5
	140	38.9	101	67
	168	46.7	90	60
150-200	140	38.9	13.8	68	15	1450	3
	200	55.6	12.5	78
	260	72.2	10.6	78
150-200A	125	34.7	11.5	66	11	1450	3
	176	49.7	10	76
	232	64.6	8.5	76
150-250	140	38.9	21.8	73	18.5	1450	3
	200	55.6	20	80
	260	72.2	17	77
150-250A	129	35.8	18.5	72	15	1450	3
150-250A	184	51.1	17	78
	240	66.7	14.4	76
150-250B	117	32.5	15.2	70	11	1450	3
	167	46.4	14	76
	217	60.4	12	74
150-315	140	38.9	33.8	70	30	1450	3.5
	200	55.6	32	78
	260	72.2	28	73
150-315A	131	36.4	29.5	69	22	1450	3.5
	187	51.9	28	77
	243	67.5	24.5	77
150-315B	121	33.6	25	69	18.5	1450	3.5
	173	48.1	24	76
	225	62.3	21	75
150-400	140	38.9	53	68	45	1450	3.5
	200	55.6	50	75
	260	72.2	46	71
150-400A	131	36.4	46.6	67	37	1450	3.5
	187	51.9	44	74
	243	67.5	38.3	70
150-400B	122	33.9	40	64	30	1450	3.5
	174	48.3	38	73
	226	62.9	33	70
150-400C	112	31.3	34	64	22	1450	3.5
	160	44.4	32	71
	208	57.8	28	69
200-200	140	38.9	13.8	67	15	1450	3
	200	55.6	12.5	78
	260	72.2	10.6	78
200-200a	125	34.7	11	66	11	1450	3
	179	49.7	10	76
	232	64.6	8.5	76
200-250	140	38.9	21.8	73	18.5	1450	3
	200	55.6	20	80
	260	72.2	17	77
200-250A	129	35.8	18.5	72	15	1450	3
	184	51.2	17	78
	240	66.7	14.4	76
200-250B	117	32.5	15.2	70	11	1450	3
	167	46.4	14	76
	217.5	60.4	12	75
200-315	140	38.9	33.8	70	30	1450	3.5
	200	55.6	32	78
	260	72.2	28	78
200-315A	131	36.4	29.5	69	22	1450	3.5
	187	51.9	28	77
	243	67.5	24.5	77
200-315B	121	33.6	25.5	69	18.5	1450	3.5
	173	48.1	24	76
	225	62.5	20.5	75
200-400	140	38.9	53	68	45	1450	3.5
	200	55.6	50	75
	260	72.2	46	71
200-400a	131	36.4	46.6	67	37	1450	3.5
	187	51.9	44	74
	243	67.5	38.3	70
200-400b	122	33.9	40	64	30	1450	3.5
	174	48.3	38	73
	226	62.9	33	70
200-400c	112	31.3	34	64	22	1450	3.5
	160	44.4	32	71
	208	57.8	28	69
200-200(I)	280	77.8	13.4	70	22	1450	4
	400	111	12.5	80
	520	144	10.5	79
200-200(I)A	250	69.4	11.2	68	18.5	1450	4
	358	99.4	10	78
	465	129	8.5	77
200-250(I)	280	77.8	22.2	75	30	1450	4
	400	111	20	80
	520	144	14	72
200-250(I)A	250	69.4	18	73	22	1450	4
	358	99.4	16	78
	465	129	11.2	70
200-250(I)B	226	62.8	14.4	70	18.5	1450	4
	322	89.4	13	75
	419	116	9.3	67
200-315(I)	280	77.8	36	73	55	1450	4
	400	111	32	80
	520	144	26	75
200-315(I)A	262	72.8	31.5	72	45	1450	4
	374	103	28	79
	486	135	23	74
200-315(I)B	242	67.2	27	71	37	1450	4
	346	96.1	24	78
	450	125	19.5	73
200-400(I)	280	77.8	54.5	75	75	1450	4
	400	111.4	50	81
	520	144	39	77
200-400(I)A	262	72.8	48	74	75	1450	4
	374	103	44	80
	486	135	34	76
200-400(I)B	242	67.2	41.4	72	55	1450	5
	346	96.1	38	78
	450	125	29.6	74
200-400(I)C	224	62.2	34.9	70	45	1450	5
	320	88.9	32	76
	416	115	25	72
200-500(I)	280	77.8	85	76	132	1450	4
	400	111.1	80	78
	520	144.4	70	76
200-500(I)A	262	72.8	74.4	75	110	1450	4
	374	103.9	70	77
	486	135	61.2	75
200-500(I)B	242	67.2	63.8	74	90	1450	4
	346	96.1	60	76
	450	125	52.5	74
200-500(I)C	224	62.2	53.2	73	75	1450	4
	320	88.9	50	75
	416	115.6	43.8	73
250-250	350	97.2	22	78	45	1450	5
	550	152.8	20	82
	650	180.5	16	81
250-250A	300	83.3	18.3	76	73	1450	5
	500	139	17	80
	600	166.7	14	80
250-315	350	97.2	34	76	75	1450	5
	550	152.8	32	80
	650	180.5	28	79
250-315A	300	83.3	29.5	74	55	1450	5
	500	139	28	78
	600	166.7	24	77
250-315B	260	72.2	25	70	45	1450	5
	450	125	24	74
	520	144.4	20	72
250-400	400	111.1	54.5	75	110	1450	5
	550	152.8	50	78
	670	186.7	39	80
250-400A	365	101.4	47	74	90	1450	5
	500	138.9	44	77
	600	166.7	35	79
250-400B	325	90.3	41.2	73	75	1450	5
	450	125	38	76
	530	147.2	34.2	78
250-480	400	111.1	76	75	160	1450	5
	550	152.8	70	76
	670	186.7	63	78
250-480A	365	101.4	65	74	132	1450	5
	500	138.9	60	75
	600	166.7	54	77
250-480B	325	90.3	55	73	90	1450	5
	450	125	50	74
	530	147.2	42	74
300-235	540	150	20.5	77	55	1450	5
	720	200	18	81
	900	250	15	74
300-235A	450	125	17.2	74	45	1450	5
	600	166	15	79
	720	200	12.5	77
300-235B	420	116.7	14.3	73	37	1450	5
	540	150	12.8	78
	650	181	10.5	70
300-250	540	150	22.5	80	55	1450	5
	720	200	20	83
	900	250	17	84
300-250A	450	136	19.5	81	45	1450	5
	600	166	17
	720	200	14
300-300	540	150	32	82	75	1480	5
	720	200	28
	900	250	23
300-300A	450	125	27.5	80	75	1480	5
	600	166	24
	720	200	20
300-300B	420	116.7	24	78	55	1480	5
	540	150	21
	650	181	17
300-235	480	133.3	20	77	55	980	5
	720	200	18	81
	900	250	15.5	74
300-235A	438	121.7	16.5	75	45	980	5
	607	182.5	15	79
	821	228.1	13	72
300-300	480	133.3	31	77	75	980	5
	720	200	28	81
	900	250	25	77
300-300A	444	123.3	26.5	76	75	980	5
	666	185	24	80
	833	231.4	21.5	76
300-300B	415	115.3	23	79	55	980	5
	623	173.1	21
	779	216.4	18.5
300-380	480	133.3	48	76	132	980	5
	720	200	44	84
	900	250	34	82
300-380A	444	123.3	41.4	81	110	980	5
	666	185	38
	833	231.4	30
300-380B	400	113.6	35	80	90	980	5
	614	170.6	32
	767	213.1	25
300-315	540	150	35	76	90	1450	5
	720	200	32	84
	900	250	26	80
300-315A	460	127.8	31.5	72	75	1450	55
	650	180	28	80
	820	222	23.5	77
300-315B	420	116.7	27	71	55	1450	5
	580	161	24	78
	700	194	20	76
300-400	500	138.9	54.5	80	132	1450	5.5
	720	200	50
	900	250	42
300-400A	420	127.8	47	78	110	1450	5.5
	600	180.6	44
	780	233.3	37
300-460	480	133.3	71	75	185	1450	5.5
	720	200	65	81
	900	250	58	82
300-460A	444	12.3	60	74	160	1450	5.5
	666	185	55	80
	833	231.4	49	81
300-460B	409	113.6	49	73	110	1450	5.5
	614	170.6	45	79
	767	213.1	35	80

泵型號 Type	流量Q Capacity(m3/h)		揚程 Head(m)	效率 Efficiency(η)	電機功率 Power(kw)	轉速 Speed(r/min)	必需汽蝕余量 NPSH(r)
	(m3/h)	L/s
300-500	540	150	85	78	250	1450	5.5
	720	200	80	80
	900	250	70	78
300-500A	506	140.6	74.4	77	200	1450	5.5
	675	187.5	70	79
	720	200	61.2	77
300-500B	468	130	63.8	76	160	1450	5.5
	625	173.6	60	78
	667	185.3	52.5	76
300-500C	425	118	53.2	75	110	1450	5.5
	570	158.3	50	77
	605	168	43.8	75
300-235(I)	718	199.4	44.6	82	160	1450	5.5
	1080	300	40
	1345	373.6	34.6
300-235(I)A	642	178.3	35.7	80	132	1450	5.5
	965	268.1	32
	1203	334.2	27.7
350-250	480	133.3	23	79	75	1450	5
	800	222	20	82
	960	267	17.5	81
350-250A	430	119.4	18.5	81	55	1450	5
	715	198.6	16
	860	238.9	13
350-315	480	133.3	35	75	90	1450	5
	800	222	32	81
	960	267	27	80
350-315A	450	125	30.5	80	75	1450	5
	748	207.8	28
	900	250	23.5
350-315B	416	115.6	26	78	75	1450	5
	692	192.2	24
	832	231.1	20
350-400	480	133.3	55	76	160	1450	5
	800	222	50	82
	960	267	45.5	80
350-400A	450	125	48	80	132	1450	5
	748	207.8	44
	900	250	40
350-400B	418	116.1	42	78	110	1450	5
	697	193.6	38
	836	232.2	34.5
350-460	1000	277.8	55	74	250	1450	6
	1200	333.3	50
	1450	402.8	43
350-460A	900	250	47	72	200	1450	6
	1080	300	44
	1300	360	39
350-480	610	169.4	71	75	220	1450	5.5
	850	236.1	65	81
	1020	283.3	58	79
350-480A	574	159.4	65	75	200	1450	5.5
	800	222.2	60	80
	960	266.7	53	79
350-480B	516	143.3	60	72	160	1450	5.5
	720	200	55	78
	864	240	45	75
400-300	820	228	23	72	90	1450	5.5
	1080	300	20	78
	1300	361	16	75
400-315	820	228	36.5	71	132	1450	5.5
	1080	300	32	76
	1300	361	27	74
500-300	1000	277.8	23	76	110	1450	5.5
	1200	333	20	80
	1450	403	16	75
500-315	1000	278	34.5	76	160	1450	5.5
	1200	333	32	78
	1450	403	27	77
40-160	2.2	0.61	8.3	39	0.37	1450	2.3
	3.2	0.89	8	39
	4.2	1.17	7.5	39
40-200	2.2	0.61	12.8	31	0.55	1450	2.3
	3.2	0.89	12.5	31
	4.2	1.17	12	31
40-250	2.2	0.61	20.5	27	1.1	1450	2.3
	3.2	0.89	20	27
	4.2	1.17	18.58	27
40-250A	2	0.56	18	27	0.75	1450	2.3
	3	0.83	17.5
	3.9	1.08	16.3
40-250B	1.9	0.53	15.4	26	0.55	1450	2.3
	2.8	0.78	15
	3.5	0.97	14
40-125(I)	4.4	1.2	5.3	56	0.25	1450	2.3
	6.3	1.75	5
	8.2	2.3	4.5
40-160(I)	4.4	1.2	8.3	50	0.55	1450	2.3
	6.3	1.75	8
	8.2	2.3	7.5
40-200(I)	4.4	1.2	12.8	44	0.75	1450	2.3
	6.3	1.75	12.5
	8.2	2.3	12
40-250(I)	4.4	1.2	20.3	39	1.5	1450	2.3
	6.3	1.75	20
	8.2	2.3	19.4
40-250(I)A	4.1	1.1	17.8	37	1.1	1450	2.3
	5.8	1.6	17.5
	7.6	2.1	17
40-250(I)B	3.8	1.1	15.4	36	0.75	1450	2.3
	5.4	1.5	15
	7	1.9	14.5
50-125	4.4	1.2	5.3	569	0.25	1450	2.3
	6.3	1.75	5
	8.2	2.3	4.45
50-160	4.4	1.2	8.3	51	0.55	1450	2.3
	6.3	1.75	8
	8.2	2.3	7.5
50-200	4.4	1.2	13	45	0.75	1450	2.3
	6.3	1.75	12.5
	8.2	2.3	12
50-250	4.4	1.2	20.5	39	1.5	1450	2.3
	6.3	1.75	20
	8.2	2.3	19.4
50-250A	4.1	1.14	17.9	37	1.1	1450	2.3
	5.8	1.45	17.58
	7.6	1.9	17
50-250B	3.8	1.06	15.4	36	0.75	1450	2.3
	5.4	1.5	15
	7	1.94	14.5
50-125(I)	8.75	2.4	5.38	66	0.37	1450	2.5
	12.5	3.5	5
	16.3	4.5	4.5
50-160(I)	8.75	2.4	8.6	63	0.55	1450	2.5
	12.5	3.5	8
	16.3	4.5	6.88
50-200(I)	8.75	2.4	13.2	58	1.1	1450	2.5
	12.5	3.5	12.5
	16.3	4.5	11.4
50-200(I)A	8.2	2.3	11.6	56	0.75	1450	2.5
	11.8	3.3	11
	15.3	4.3	10
50-250(I)	8.75	2.4	20.5	51	2.2	1450	2.5
	12.5	3.5	20
	16.3	4.5	19.1
50-250(I)A	8.2	2.3	17.9	50	1.5	1450	2.5
	11.7	3.3	17.5
	15.3	4.3	16.8
50-250(I)B	7.5	2.1	15.3	49	1.1	1450	2.5
	10.8	3	15
	14	3.9	14.4
50-315(I)	8.75	2.4	32	43	4	1450	2.5
	12.5	3.5	31.5
	16.3	4.5	30.5
50-315(I)A	8.3	2.3	28.8	42	4	1450	2.5
	11.9	3.3	28.5
	15.5	4.3	28
50-315(I)B	7.85	2.2	25.8	38	3	1450	2.5
	11.3	3.1	25.5
	14.6	4.1	24.5
65-125	8.75	2.4	5.4	66	0.37	1450	2.5
	12.5	3.5	5
	16.3	4.5	4.5
65-160	8.75	2.4	8.6	61	0.55	1450	2.5
	12.5	3.5	8
	16.3	4.5	6.88
65-200	8.75	2.4	13.2	58	1.1	1450	2.5
	12.5	3.5	12.5
	16.3	4.5	11.4
65-200A	8.2	2.3	11.6	56	0.75	1450	2.5
	11.8	3.3	11
	15.3	4.3	10
65-250	8.75	2.4	20.5	50	2.2	1450	2.5
	12.5	3.5	20
	16.3	4.5	19.1
65-250A	8.2	2.3	17.9	49	1.5	1450	2.5
	11.7	3.3	17.5
	15.3	4.3	16.8
65-250B	7.5	2.1	15.3	48	1.1	1450	2.5
	10.8	3	15
	14	3.9	14.4
65-315	8.75	2.4	32	41	4	1450	2.5
	12.5	3.5	31.3
	16.3	4.5	30.5
65-315A	8.3	2.3	28.8	41	4	1450	2.5
	11.9	3.3	28
	15.5	4.3	27.5
65-315B	7.85	2.2	25.8	38	3	1450	2.5
	11.3	3.1	25.3
	14.6	4	24.5
65-125(I)	17.5	4.86	5.5	72	0.75	1450	3
	25	6.94	5
	32.5	9.03	4.25
65-160(I)	17.5	4.86	8.75	71	1.1	1450	3
	25	6.94	8
	32.5	9.03	7
65-200(I)	17.5	4.86	13.4	67	2.2	1450	3
	25	6.94	12.5
	32.5	9.03	11.5
65-200(I)A	16.4	4.56	4.53	65	1.5	1450	3
	23.5	6.53	6.53
	30.5	8.47	8.47
65-250(I)	17.5	4.86	4.86	60	3	1450	3
	25	6.94	6.94
	32.5	9.03	9.03
65-250(I)A	16.3	4.53	4.53	58	3	1450	3
	23.4	6.5	6.5
	30.5	8.47	8.47
65-250(I)B	15	4.17	4.17	56	2.2	1450	3
	21.7	6.03	6.03
	28	7.78	7.78
65-315(I)	15	4.17	4.17	50	5.5	1450	3
	25	6.94	6.94
	30	8.33	8.33
65-315(I)A	14	3.89	3.89	49	4	1450	3
	23	6.39	6.39
	28	7.78	7.78
65-315(I)B	12.1	3.36	3.36	48	4	1450	3
	230.2	5.61	5.61
	24.3	6.75	6.75
80-125	17.5	4.86	4.86	71	0.75	1450	3
	25	6.94	6.94
	32.5	9.03	9.03
80-160	17.5	4.86	4.86	69	1.1	1450	3
	25	6.94	6.94
	32.5	9.03	9.03
80-200	17.5	4.86	4.86	67	2.2	1450	3
	25	6.94	6.94
	32.5	9.03	9.03
80-200A	16.4	4.56	4.56	65	1.5	1450	3
	23.5	6.53	6.53
	30.5	8.47	8.47
80-250	17.5	4.86	4.86	60	3	1450	3
	25	6.94	6.94
	32.5	9.03	9.03
80-250A	16.3	4.53	4.53	59	3	1450	3
	23.4	6.5	6.5
	30.5	8.47	8.47
80-250B	15	4.17	4.17	58	2.2	1450	3
	21.7	6.03	6.03
	28	7.78	7.78
80-315	17.5	4.86	32.5	53	5.5	1450	3
	25	6.94	32
	32.5	9.03	30.5
80-315A	16.3	4.53	28	52	4	1450	3
	23.3	6.47	27.5
	30.3	8.42	26.8
80-315B	15.5	4.31	25.5	51	4	1450	3
	22.3	6.19	25
	29	8.06	24.5
80-125(I)	35	9.72	5.88	74	1.5	1450	4.5
	50	13.9	5
	65	18.1	3.5
80-160(I)	35	9.72	9.13	74	2.2	1450	4.5
	50	13.9	8
	65	18.1	6
80-160(I)A	32.7	9.308	8	72	1.5	1450	4.5
	46.8	13	7
	60.5	16.8	5.3
80-200(I)	35	9.72	13.5	72	3	1450	4
	50	13.9	12.5
	60	18.1	10.5
80-200(I)A	32.7	9.08	11.9	71	3	1450	4
	46.8	13	11
	60.5	16.8	9.25
80-250(I)	35	9.72	21.8	69	5.5	1450	4
	50	13.9	20
	65	18.1	17
80-250(I)A	32.7	9.08	19	67	4	1450	4
	46.8	13	17.5
	60.5	16.8	14.9
80-250(I)B	30.5	8.47	16.3	65	3	1450	4
	43.5	12.1	15
	56.5	15.7	12.8
80-315(I)	35	9.72	33	66	11	1450	4
	50	13.9	31.3
	60	18.1	28.5
80-315(I)A	33.3	9.25	29.8	64	7.5	1450	4
	47.5	13.2	28.3
	61.5	17.1	25.8
80-315(I)B	31.5	8.75	26.5	64	7.5	1450	4
	45	12.5	25.3
	58.5	16.3	23
100-125	35	9.72	5.88	75	1.5	1450	4.5
	50	13.9	5
	65	18.1	3.5
100-160	35	9.72	9.13	75	2.2	1450	4.5
	50	13.9	8
	65	18.1	6
100-160A	32.7	9.08	8	73	1.5	1450	4.5
	46.8	13	7
	60.5	16.8	5.3
100-200	35	9.72	13.5	74	3	1450	4
	50	13.9	12.5
	65	18.1	10.5
100-200A	32.7	9.08	11.9	72	3	1450	4
	46.8	13	11
	60.5	16.8	9.25
100-250	35	9.72	21.8	70	5.5	1450	4
	50	13.9	20
	65	18.1	17
100-250A	32.7	9.08	19	68	4	1450	4
	46.8	13	17.5
	60.5	16.8	14.9
100-250B	30.5	8.47	16.3	65	3	1450	4
	43.5	12.1	15
	56.5	15.7	12.8
100-3158	35	9.72	33	66	11	1450	4
	50	13.9	31.3
	65	18.1	28.5
100-315A	33.3	9.25	29.8	64	7.5	1450	4
	47.5	13.2	28.3
	61.5	17.1	25.8
100-315B	31.5	8.75	26.5	63	7.5	1450	4
	45	12.5	25.3
	58.5	16.3	23
100-125(I)	48	13.3	5.5	76	2.2	1450	3
	80	22.2	5
	96	26.7	4.3
100-160(I)	48	13.3	9	74	4	1450	3
	80	22.2	8
	96	26.7	7
100-200(I)	48	13.3	13.8	73	5.5	1450	3
	80	22.2	12.5
	96	26.7	11.5
100-200(I)A	45	12.5	12	72	4	1450	3
	75	20.8	11
	90	25	10
100-250(I)	48	13.2	22	72	7.5	1450	2.8
	80	22.2	20
	96	26.7	18.3
100-250(I)A	45	12.5	19	71	7.5	1450	2.8
	75	20.8	17.5
	90	25	16
100-250(I)B	41.5	11.5	16.3	70	5.5	1450	2.8
	69	19.2	15
	83	23	13.8
100-315(I)	48	13.3	33.3	67	15	1450	2.5
	80	22.2	32
	96	26.7	29.8
100-315(I)A	45	12.5	29.3	66	11	1450	2.5
	75	20.8	27.5
	90	25	26
100-315(I)B	43	11.9	26.5	65	11	1450	2.5
	72	20	25
	86	23.9	23.8
100-400(I)	60	16.67	52	65	30	1450	3
	100	22.78	50
	120	33.33	48.5
100-400(I)A	56.4	15.67	46	65	22	1450	3
	94	26.11	44
	113	31.39	43
100-400(I)B	52.3	14.53	39	64	18.5	1450	3
	87	24.17	38
	105	29.17	37
125-160	48	13.3	9	76	3	1450	3
	80	22.2	8
	96	26.7	7
125-100	48	13.3	13.8	75	5.5	1450	3
	80	22.2	12.5
	96	26.7	11.5
125-200A	45	12.5	12.1	74	4	1450	3
	75	20.8	11
	90	25	10.1
125-250	48	13.2	21.8	74	7.5	1450	2.8
	80	22.2	20
	96	26.7	18.3
125-250A	45	12.5	19	73	7.5	1450	2.8
	75	20.8	17.5
	90	25	16
125-250B	41.5	11.5	16.3	72	5.5	1450	2.8
	69	19.2	15
	83	16.1	13.8
125-315	48	13.3	33.3	69	15	1450	2.5
	80	22.2	32
	96	26.7	29.8
125-315A	45	12.5	29. 3	68	11	1450	2.5
	75	20.8	27.5
	90	25	26
125-315B	43	11.9	26.5	67	11	1450	2.5
	71.5	19.1	25
	86	23.9	23.8
125-250	60	16.7	21.8	74	11	1450	4
	100	27.8	20
	120	33.3	18
125-250A	56	15.6	19	73	7.5	1450	4
	93.5	26	17.5
	112	31.1	15.8
125-250B	52	14.4	16.3	72	7.5	1450	4
	86.5	24	15
	104	28.9	13.5
125-315	60	16.7	33.3	74	15	1450	4
	100	27.8	32
	120	33.3	30
125-315A	56	15.6	29	73	15	1450	4
	93.5	26	27.5
	112	31.1	26.3
125-315B	52	14.4	25	71	11	1450	4
	86.5	24	23.8
	104	28.9	22.8
125-400	60	16.7	52	53	30	1450	3
	100	27.8	50
	120	33.3	48.5
125-400A	56	15.6	45.8	64	22	1450	3
	94	26.1	44
	112	31.1	42
125-400B	52	14.4	39	62	18.5	1450	3
	87	24.2	37.5
	104	28.9	36

結構圖紙

電動機：直接與水泵聯接傳送動力，采用名牌電機。
泵軸：與電機同軸，為電機加長軸，確保了軸的同心，使泵運轉平穩。無噪音和振動現象，采用鍍鉻處理，增強了使用壽命。
擋水圈：防止因密封漏水而使電機進水。
機械密封：采用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫。高壓機械密封，運行壽命長，不滲漏，對軸無磨損，不積水垢，保證工作環境的整潔。
取壓塞：可安裝壓力表直觀監控泵的正常高效運行
泵體：壓出塞和吸入室采用優秀水力模型設計而成，既美觀又高效，設有安裝底腳，便于安裝和運行穩固。
放氣塞：灌泵時排凈泵內空氣，保證了泵的正常啟動。
葉輪：采用先進的水力模型設計而成，具有高效率，可靠性好等特點。

安裝尺寸

上一條：ISG系列單級單吸立式離心泵
下一條：PBG型屏蔽式管道離心泵

水泵分類

推薦產品

相關技術文章
