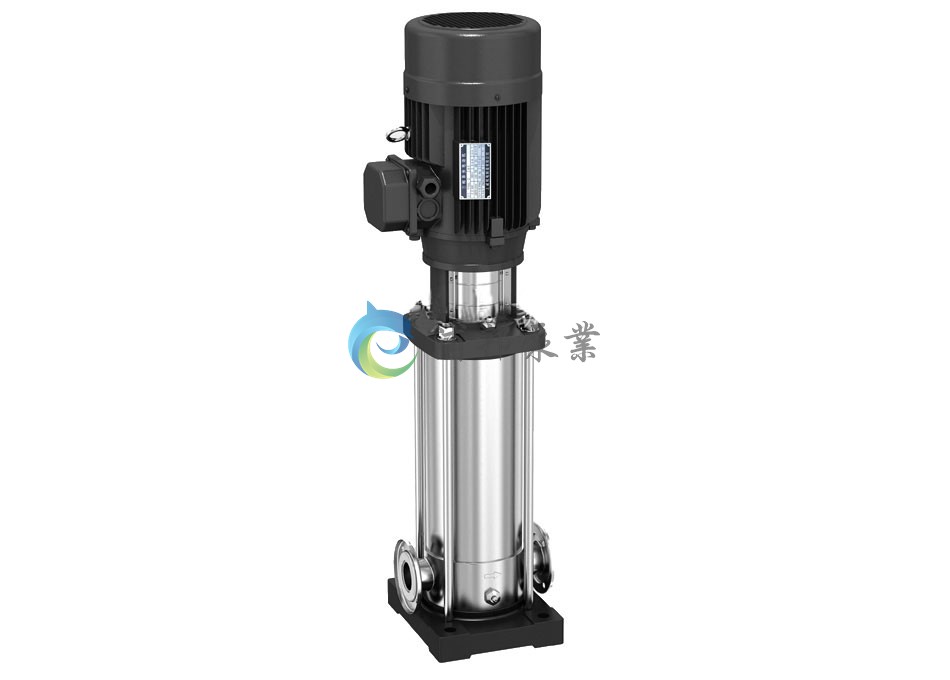

GDL立式多級離心泵

質量穩定
價格合理
交貨快捷

提供全套工程水泵解決方案
總機：021-6607 9650
手機：135 8595 1777
廠址：上海市金山工業園區

產品簡介
型號意義
產品優勢
性能參數

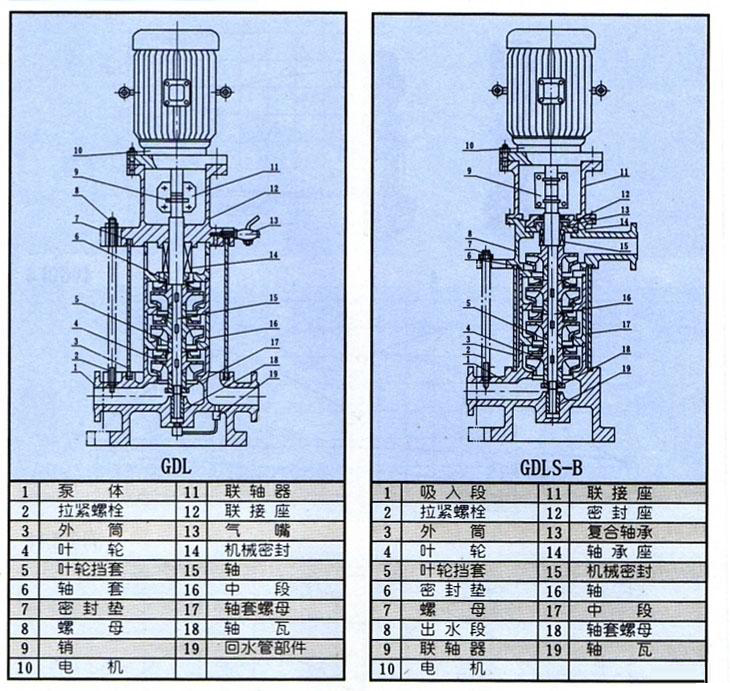

結構圖紙

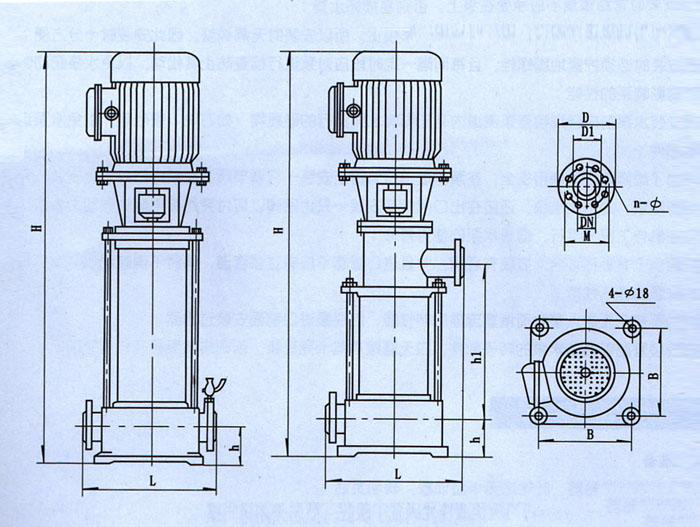

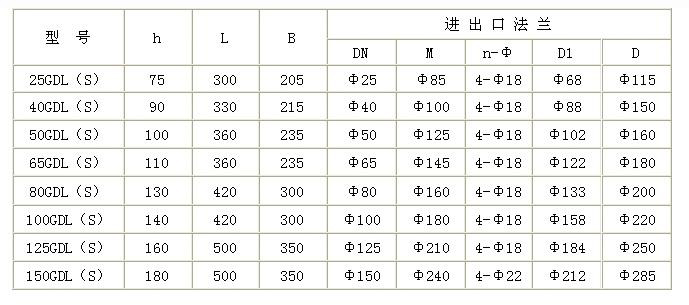

安裝尺寸

產品簡介

產品概述
GDL型多級管道離心泵是我單位在國內外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能象閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點。具有高效節能，運行平穩等優點，且軸封采用耐磨機械密封，無泄漏使用壽命長。

產品特點
具有高效節能，運行平穩等優點，且軸封采用耐磨機械密封，使用溫度≤100℃,工作壓力≤1.6MPa（16kg/cm3）。流量：5-300m3/h 揚程：5-250m轉速2900r/min

產品用途
GDL型泵適用于高壓運行系統中輸送清水或物理化學性質的液體，如高層建筑給水、鍋爐給水、消防系統等輸送或管道增壓之用。GDLF型泵采用整體不銹鋼(ZG1Cr18Ni9Ti)材質制造，適用于化工、食品、釀造、制藥、紡織等行業。根據用戶的要求可定制不銹鋼304或316L材質。

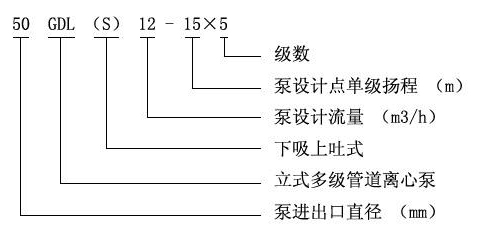

型號意義

產品優勢

水力模型先進：效率高，性能范圍廣。
安裝、維修方便：管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向，安裝維修極為方便。
外形美觀：采用優質不銹鋼外套，外形美觀。
更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
立式結構，占地面積小。

性能參數

型號	流量(m³/h)	揚程	吸程	電機功率
25GDL2-12×3	2	36	7.5	1.1
25GDL2-12×4		48		1.1
25GDL2-12×5		60		1.5
25GDL2-12×6		72		1.5
25GDL2-12×7		84		2.2
25GDL2-12×8		96		2.2
25GDL2-12×9		108		2.2
25GDL2-12×10		120		3
25GDL2-12×11		132		3
25GDL2-12×12		144		3
25GDL4-11×3	4	33		1.1
25GDL4-11×4		44		1.5
25GDL4-11×5		55		2.2
25GDL4-11×6		66		2.2
25GDL4-11×7		77		3
25GDL4-11×8		88		3
25GDL4-11×9		99		3
25GDL4-11×10		110		4
25GDL4-11×11		121		4
25GDL4-11×12		132		4
25GDL4-11×13		143		4
40GDL6-12×3	6	36		1.5
40GDL6-12×4		48		2.2
40GDL6-12×5		60		2.2
40GDL6-12×6		72		3
40GDL6-12×7		84		3
40GDL6-12×8		96		4
40GDL6-12×9		108		4
40GDL6-12×10		120		4
40GDL6-12×11		132		5.5
40GDL6-12×12		144		5.5
50GDL12-15×2	12	30	7	2.2
50GDL12-15×3		45		3
50GDL12-15×4		60		4
50GDL12-15×5		75		5.5
50GDL12-15×6		90		5.5
50GDL12-15×7		105		7.5
50GDL12-15×8		120		75
50GDL12-15×9		135		11
50GDL12-15×10		150		11
50GDL18-15×3	18	45		4
50GDL18-15×4		60		5.5
50GDL18-15×5		75		7.5
50GDL18-15×6		90		7.5
50GDL18-15×7		105		11
50GDL18-15×8		120		11
50GDL18-15×9		135		15
50GDL18-15×10		150		15
65GDL24-12×2	24	24	6	3
65GDL24-12×3		36		4
65GDL24-12×4		48		5.5
65GDL24-12×5		60		7.5
65GDL24-12×6		72		7.5
6S5GDL24-12×7		84		11
65GDL24-12×8		96		11
65GDL24-12×9		108		15
65GDL24-12×10		120		15
80GDL36-12×2	36	24	5.5	4
80GDL36-12×3		36		5.5
80GDL36-12×4		48		7.5
80GDL36-12×5		60		11
80GDL36-12×6		72		11
80GDL36-12×7		84		15
80GDL36-12×8		96		15
80GDL36-12×9		108		18.5
80GDL36-12×10		120		18.5
80GDL54-14×2	54	28	5	7.5
80GDL54-14×3		42		11
80GDL54-14×4		56		15
80GDL54-14×5		70		18.5
80GDL54-14×6		84		18.5
80GDL54-14×7		98		22
100GDL72-14×2	72	28	4.5	11
100GDL72-14×3		42		15
100GDL72-14×4		56		18.5
100GDL72-14×5		70		22
100GDL72-14×6		84		30
100GDL72-14×7		98		30
